מערכת AFP להגנת חומרים מרוכבים מאש
כללי:
במהלך השרפה פני האלמנט יכולים להתחמם עד C °500 - °C700 ואף יותר. מטריצה אפוקסית של החומרים המרוכבים רגישה לחום. בטמפרטורות מעל C ° 65 – C ° 70 המטריצה מאבדת את הקושי האופייני שלה והופכת לרכה יותר. במצב זה תסבולת מכנית של המערכת יורדת. על אף שאפוקסי לאחר התקררותו חוזר לתכונותיו הרגילות, אין להתעלם מתקופת התרככות החומר.

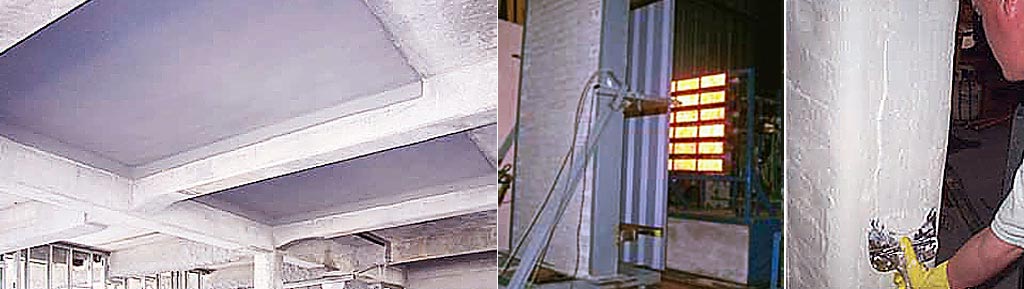

מערכת ההגנה מאש הישימה ע"ג חומרים מרוכבים, צריכה למנוע התחממות של פני האלמנט למשך הזמן הנדרש (2 – 4 שעות) ולשמור על יכולת האלמנט המחוזק לשאת את העומס עליו תוכנן. דרישה זו חורגת מהמקובל בהגנת מבני פלדה , כאשר החום על פני האלמנט יכול להגיע ל °C250. מערכת AFP של חברת FYFE Co (USA) פותחה במיוחד להגנה אפקטיבית של החומרים המרוכבים מנזקי אש. המערכת נבדקה במעבדות UL (עמודים, קורות ותקרות) וקיבלה אישור לשעתיים וארבע שעות ההגנה.



תחומי שימוש:
מערכת AFP ישימה בכל מקרה, בו נדרשת הגנה מאש ליריעות זכוכית או פחמן, המוספגות באפוקסי, כגון:
  • אלמנטים פנימיים של בתי ספר, גני ילדים, אכסניות
  • אלמנטים פנימיים של מבני ציבור, בתי מלון, בתי מגורים
  • אלמנטים פנימיים של מחסנים לחומרים דליקים וכ"ד
התאמה לתקנים:
בדיקות ע"י מעבדות אש (UL) לפי E 119 ASTM: UL listed, Design No N790 and No X842 דו"חות הבדיקה ניתן לקבל לפי הדרישה.
מבנה המערכת:
המערכת מורכבת מארבע שכבות, לכל אחת מהן תפקיד מוגדר במערכת:
  • שכבת פריימר המקשרת את המערכת לפני היריעות, בשפ Prime VG
  • שכבת ביניים לשיפור ההדבקה בשם Dash Coat
  • שכבה עיקרית לריסון התפשטות החום בשם Tyfo VG
  • שכבה עליונה בשם להגנה מהתפשטות האש ומעשן בשם EI - R
VG Prime:
החומר מסופק בצורת נוזל, המוכן לשימוש וליישם בהתזה, ע"י רולר או מברשת רחבה. תצרוכת אופיינית של החומר – 0.17 – 0.20 ליטר למ"ר. החומר משווק באריזות של 16.5 ליטר.
Dash Coat:
החומר מסופק בשקים כאבקה יבשה. מערבבים את החומר מהשק עם המים ביחסי משקל 1:1 במשך 3 – 5 דקות באמצעות מערבל בטון ידני עד קבלת תערובת נוחה להתזה,למריחה ע"י מברשות רחבות או ע"י רולר. מינון אופייני – 0.3 ק"ג של אבקות למ"ר. משקל החומר בשק – 21 ק"ג. החומר העיקרי לעיכוב התפשטות הטמפרטורה, מסופק בשקים כאבקה יבשה. מערבבים אותו עם המים ביחס 1.5 חלקי האבקה לחלק אחד של המים, באמצעות מערבל בטון ידני או מערבל טפלה רגיל במשך 3 – 5 דקות, עד קבלת חומר הומוגני, מתאים ליישום בטיוח. עובי השכבה תלויות במשך העיכוב הנדרש, כפי שנקוב בטבלה למטה. תצרוכת החומר האבקתי: כ 4.0 ק"ג למ"ר לשכבה בעובי 15 מ"מ, כ 6.5 ק"ג למ"ר לשכבה בעובי 25 מ"מ וכ 10.2 ק"ג למ"ר לשכבה בעובי 38 מ"מ. החומר משווק בשקים – כ 20 ק"ג בשק.
Application VG thickness to pass ASTM E 119
2h protection 4h protection
Circular Columns 15 mm 25 mm
Rectangular Columns 25 mm 38 mm
Beams or Slabs 15 mm 25 mm
החומר מהווה חלק בלתי נפרד של המערכת ומיועד לריסון התפשטות האש והעשן בנוסף היותה שכבת גמר קשה, יציבה ודקורטיבית. החומר משווק כמשחה מוכנה לשימוש ליישום במרית פלדה בעובי מינימלי של 1.0 – 1.2 מ"מ. כמות החומר בדלי – 9 ליטר. הדלי אמור להספיק לכסוי 6.5 – 7.5 מ"ר, תלוי בטיב פני השכבה הקודמת.
תהליכי ביצוע:
  • במהלך החיזוק מחספסים את פני האפוקסי בחול
  • משפשפים את פני האלמנט ע"מ להוריד את החול שלא נדבק
  • מתיזים או מורחים את הפריימר (VG Prime) ע"ג היריעות בשכבה דקה
  • כל עוד הפריימר טרי ודביק, מיישמים עליו את Dash Coat
  • ממתנים לפחות 30 דקות לייבוש התחלתי של השכבה
  • מיישמים כשבה ראשונה של Tyfo VG בעובי עד 12.5 מ"מ
  • ממתנים לפחות 6 שעות לייבוש התחלתי של השכבה
  • מיישמים שכבה נוספת בעובי מרבי של 25 מ"מ
  • ההמתנה המינימלית בין השכבות – 6 שעות.
  • מחליקים את השכבה העליונה
  • למחרת היום מיישמים ומחליקים את שכבת הגמר EI-R
גמר:
לשכבת EI – R גמר דמוי אבן, המתאים לתגמיר. אם רוצים, ניתן לצבוע את השכבה או לטייחה. במקרה של טיוח, לא מומלץ להביא את התשתית להחלקה מושלמת, כי השטח המחוספס תקנה הידבקות טובה יותר. מומלץ לשריין את הפינות ע"י הפרופילים הסטנדרטיים בעבודות הטייח. אם שכבת הטייח עבה מ 10 מ"מ, מומלץ לשריינה ברשת אקספנדד, המקובעת באלמנט.
